Емкостная аппаратура для хранения промышленных отходов
Емкостная аппаратура в зависимости от агрессивности среды изготовляется из коррозионностойкой стали (12Х18Н9Т или 12Х18Н10Т) или из углеродистой марки Ст.3.
Коррозионностойкие стали 12Х18Н10Т или 12Х18Н9Т и другие аналогичного состава наиболее распространены и рекомендуются в качестве материала для изготовления аппаратуры при производстве большинства органических продуктов, азотнокислых солей и азотной кислоты, в пищевой, химико-фармацевтической и других отраслях промышленности.
Группа стойкости |
Скорость коррозии в мм/год |
Балл |
Весьма стойкая |
<0,1 |
1 |
Стойкая |
0,1—1,0 |
2 |
Пониженностойкая |
1,0—3,0 |
3 |
Малостойкая |
3,0—10,0 |
4 |
Нестойкая |
> 10,0 |
5 |
В зависимости от агрессивности среды оценку коррозионной - стойкости производят по пятибалльной шкале (см. таблицу).
Так, например, сталь 12Х18Н10Т имеет следующий балл стойкости для сред, приведенных в таблице.
Среда |
Концентрация среды в % |
Температура среды в °С |
Балл стойости |
Азотистая кислота |
5 |
20 |
1 |
Азотная кислота |
1—40 |
От 20 до температуры кипения |
1 |
Ацетон |
Любая |
То же |
1 |
Бензол |
» |
» |
1 |
Едкое кали |
25 |
» |
1 |
Едкий натр |
30 |
20 |
1 |
Хлорная известь |
15 |
20 |
1 |
То же |
15 |
40 |
3 |
Серная кислота |
1—3 |
20 |
2 |
То же |
1—3 |
50 |
3 |
» |
5 |
20 |
3 |
» |
5 |
50 |
5 |
» |
10 |
20 |
2 |
» |
10 |
50 |
3 |
Смесь азотной и серной кислот |
От 1 до 10 и от 50 до 10 |
50 |
1 |
Соляная кислота |
1—5 |
20 |
3—5 |
Фенол |
До 100 |
От 20 до температуры кипения |
1 |
Аппаратура изготовляется в основном круглая, вертикальная горизонтальная. Вертикальные емкости /выполняются с плоским или коническим днищем. Емкости, изготавливаемые заводами серийно (до 12,5 и 16 м3), можно подбирать по каталогам Центрального института научно-технической информации химического нефтяного машиностроения (ЦИНТИХИМНЕФТЕМАШ). Исходя из требований монтажа аппараты изготовляют с боковыми лапами или со стойками.
Крупные емкости (от 50 до 100 м3 и выше) для сбора стоков располагаются на открытом воздухе, при этом в зимнее время обходимо обеспечить возможность циркуляции в них стоков с помощью насоса, размещаемого в здании установки обезвреживания. В случае необходимости стоки подогреваются паром через змеевик, расположенный внутри емкости (что затрудняет доступ к нему) или под ней между фундаментными стойками.
Для стоков, из которых могут выпадать взвеси, в частности, для упаренных стоков, а также при смешении стоков различных производств, применяются баки с мешалками (с одной или для больших баков с двумя). Мешалки выполняются одно или двухлопастные (см. рисунок); электродвигатель и редуктор мешалки располагаются на верхней плоскости бака. Частота вращения вала таких мешалок порядка 18—25 об/мин. Мешалка включается периодически с пульта управления или непосредственно на баке.

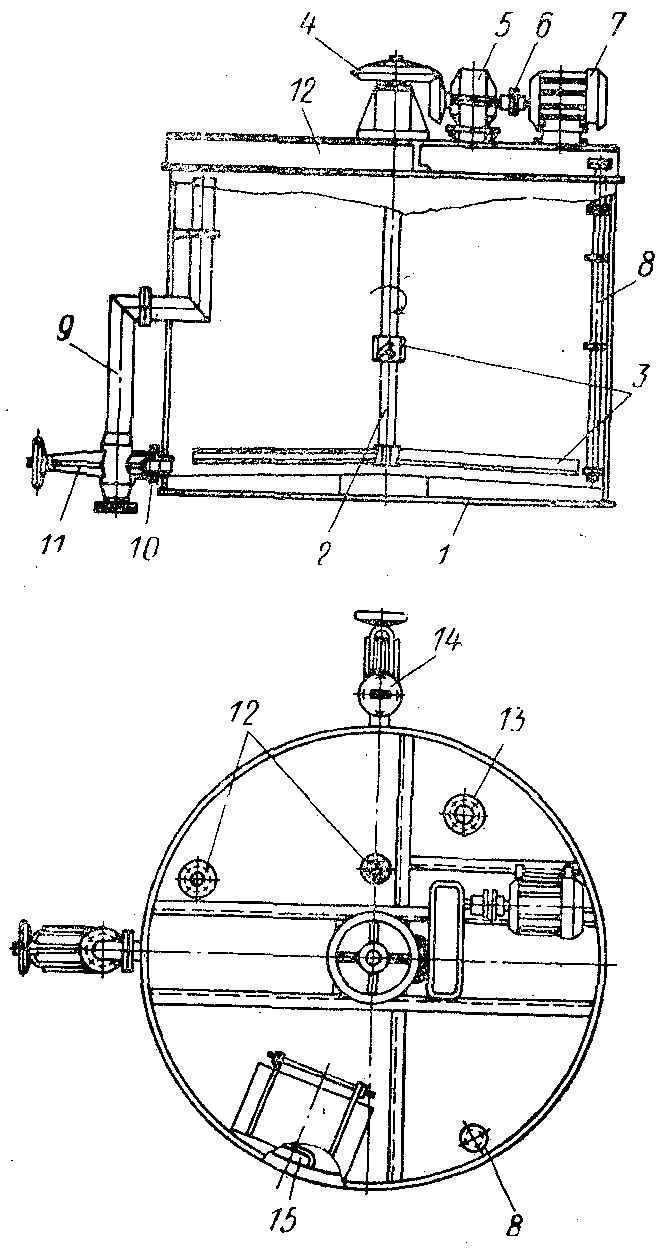

Бак с мешалками:
1—корпус; 2—вал; 3—мешалки; 4—конические шестерни: 5—редуктор; 6—соединительная муфта; 7—электродвигатель; 8—указатель уровня; 9—переливная труба; 10—штуцер выпуска шлама; 11—клапан; 12—штуцер ввода стоков; 13—штуцер воздушника; 14—штуцер вывода стоков; 15— скобы для спуска в бак
Для нейтрализации стоков применяются емкости с корзинами для загрузки реагента и мешалками, вал которых в этом случае для ускорения процесса нейтрализации имеет частоту вращения 100—150 об/мин.

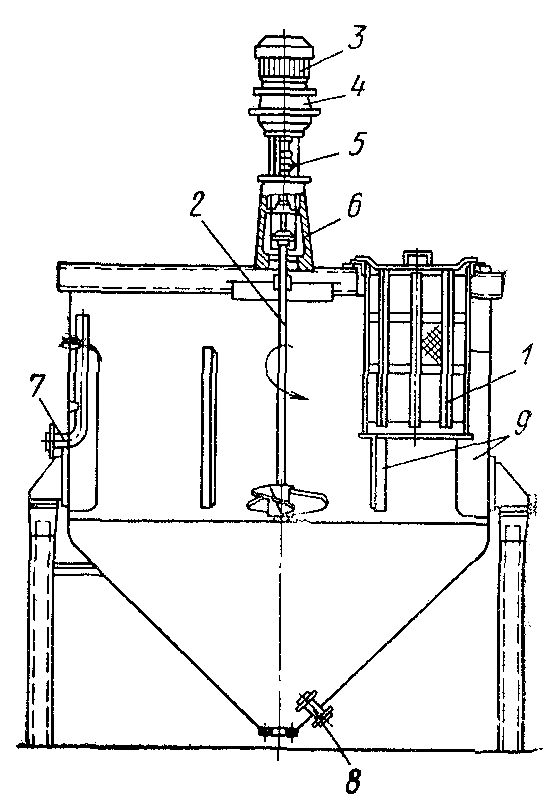

Вертикальная емкость с коническим днищем для нейтрализации стоков:
1—камера для загрузки реагента; 2—мешалка;
3—электродвигатель;4—редуктор;
5—соединительная муфта; 6—стойка привода;
7—переливная труба; 8—штуцер слива; 9— ребра
Емкости для горячих упаренных стоков с температурой 60—70°С во избежание охлаждения их до подачи в топку, а также при расположении емкостей на открытом воздухе с подогревом изолируются плитами из минеральной ваты в один слой толщиной 60—100 мм. Крепление штырями диаметром 5 мм на стяжках из проволоки диаметром 1,2 мм.
Покровный слой из металлических листов тонколистовой оцинкованной стали толщиной 0,8 мм или из кровельной листовой стали. В последнем случае листы по наружной поверхности окрашиваются краской (АЛ-177, масляной или химически стойкой перхлорвиниловой), а внутренняя поверхность — лаком 177.
